基站一体化通信机房解决方案


机房概况

     随着通讯业的快速发展,对方舱(标准机房)的需求越来越多,许多交钥匙工程,要求我们不仅能承担网络建设,而且还要能承担标准机房建设。为了满足客户对网络设备和标准机房一体化的需求,为公司各产品(GSMCDMA、网络、传输等)提供方舱。方舱可以直接置于户外使用,无需建设固定机房,搬迁灵活、运输方便、建设迅速,能够在各种气候条件下工作,适用于交通沿线、风景名胜、商业中心、偏远地区使用,大大减少了机房建设及维护费用,缩短网络建设周期,是通讯网建设的理想选择。

一体化通信机房适用范围:移动基站机房接入设备机房、城域网机房、IP机房、微波中继站机房、其他行业使用的小型机房,如银行,工厂等。

机房及功能描述:

一体化通讯机房解决方案原理



技术指标:

防护等级:机房达到IP55等级。

房体结构:模块化框架式组合结构,可灵活组合或拆卸。

产品寿命:机房寿命不少于20年。

环境温度:墙体为聚氨酯型机房可承受环境温度-5070℃,聚苯乙烯型-30    65 ℃。

地板负荷:高强度结构设计,负荷不小于800千克/平方米。

保温性能:采用两种墙体材料的机房传热系数K均小于1.5

防雷性能:机房采用多通道、多接点环形接地保护,达到防雷等级B级。

防盗性能:墙体采用高强度复合壁板,门框与墙体一体化设计,门锁实现分级管理。

防火性能:面板及保温材料均为自熄材料,各项防火指标达到GB8624B1级。

防风性能:在允许绕度10mm下,可抵抗最大12级的大风。

防腐性能:采用彩钢板等优质材料作为面板基材,满足500小时盐雾实验要求。

 防震性能: 可抵抗八级地震。

吊装性能:机房在起吊重量为15KN的情况下未发现任何严重变形,房屋整体性能良好。

      抗雪性能:房体结构可以承受全国最恶劣地区西藏帕里50年一遇积雪。;

      雨水渗透性能:保持未发生严重渗漏的最高压差是500Pa

机房组成:

1房体子系统

  房体由方舱主体和附件组成,主体机房的墙体,基座钢构;舱体附件为内部设备的安装、防护连线提供完善支撑环境,包括:灭火器、走线架、走线槽、接地排等,其目的是为电子设备提供可靠的运行环境。

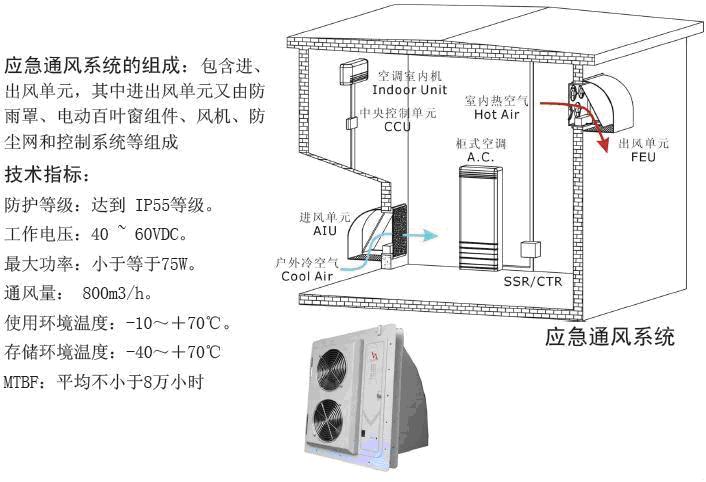

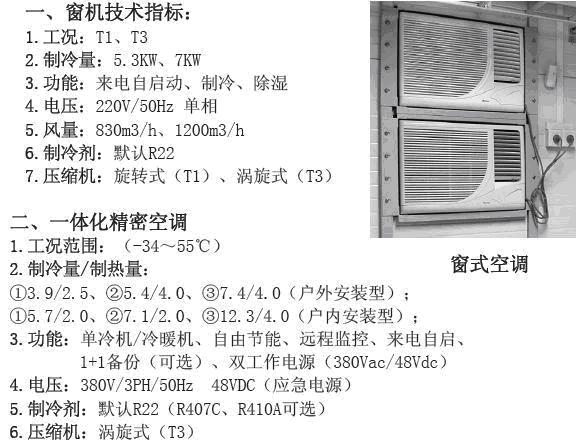

2环境调节子系统

除了通讯电源具有的环境动力监控功能外, EPAC-AG 可以实现对空调节器的控制,如果加装通风机组,可以实现机房的节能。



3照明系统:

包括一套室内照明灯以及灯架,能提供基本的照明需求。室内应急灯:在配电箱掉电的时候,应急灯能暂时满足照明的需求:充电时间≤20小时,持续放电时间≥90分钟.室外防水灯:防水开关控制,带防护灯罩,安装在防水罩下。

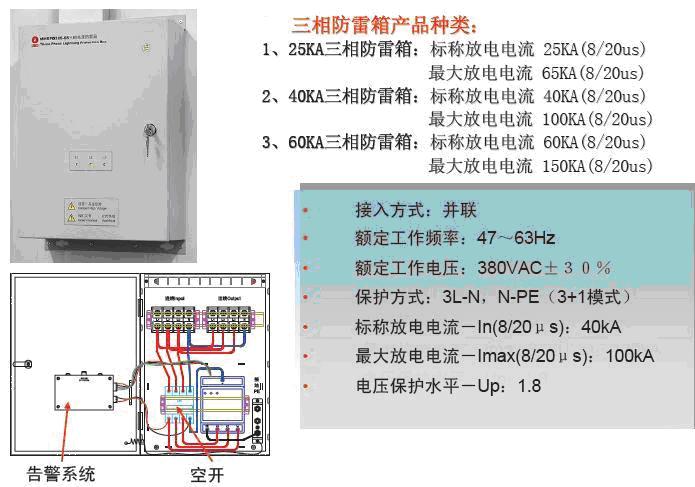

4 防雷子系统

 雷电保护能力为:感应雷击40KA以下每极通电量,残压1300V——1500V
防雷电路是在火线与地线之间接压敏电阻,同时在中性线与地线之间也接压敏电阻,以防雷击可能从中性线侵入。

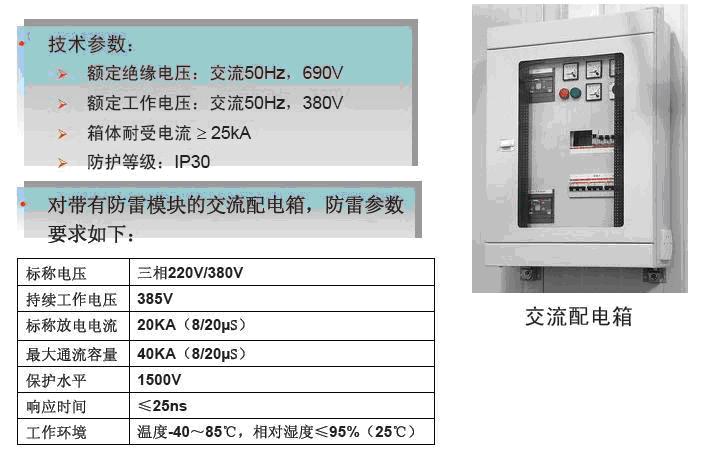

5电源子系统

交流配电将户外低压电力线的输入分配给方舱内的各交流负载,对输入的低压电力线具有雷电防护功能,交流配电设备的输入/输出具有短路保护功能。

6 智能环境控制和报警子系统

      方舱独立配置环境动力监控系统,对环境和动力信息进行监控,并以干节点形式输出;并可通过BTSEAC口上传机房内环境参数,在网管中心实现集中管理。

  环境监控仪:提供温湿度、烟感、门禁、红外、水浸、航灯灯环境量以及电源、电池等动力设备运行参数监控。

  环境监控及动力控制器:提供动力、环境监控和空调、通风、油机设备驱动。

  环境监控仪通过传感器采集机房内的环境状态,传送信息实现远程控制。如温度过高或过低、火灾告警、市电停电、红外告警、水浸告警等。

  控制智能通风系统的开停。

  实时采集被监控设备运行参数和工作状态,收集故障告警信息,并送往监控主机;

  实时接收和执行来自监控主机的监测和控制命令;

  实时存贮设备历史数据,并对专用设备进行管理;

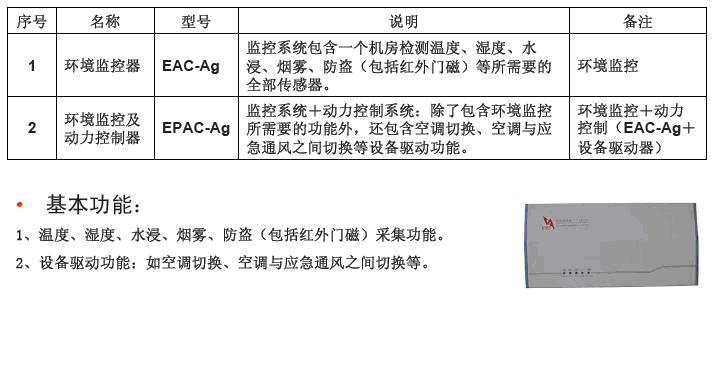

我司环境监控器设备分为以下二种

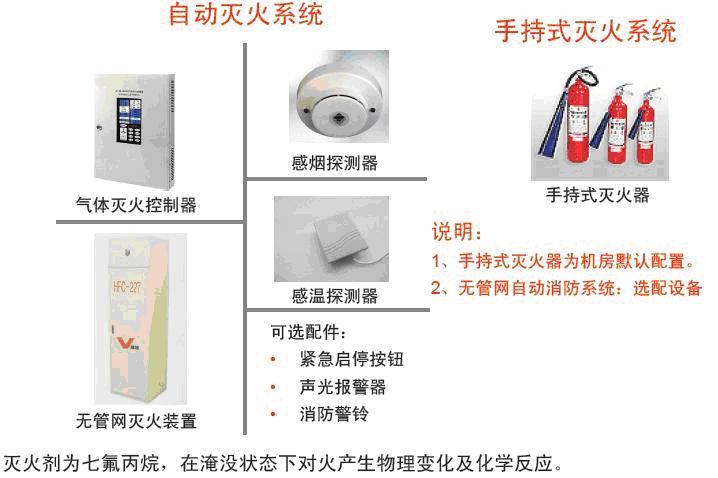

7防火子系统

由气体灭火控制器、无管网柜式灭火装置、七氟丙烷药剂、感烟探测器、感温探测器、辅材(套件)组成,可选用紧急启停按钮、声光报警器、消防警铃。
